如何根据客户工况选择 APS、ABS 或 GBS 空气隔振器

空气隔振器的选择不应从产品外形或总重量开始，而应从客户的真实工况开始。

对于发动机、动力总成、NVH、耐久、四立柱道路模拟和重载悬浮基础等测试系统，同样的总质量可能因重心、支承点位置、动态载荷和允许位移不同，导致完全不同的系列与型号选择。正确的顺序是：先定义工况，再选系列，然后根据单点支承反力和工作点进入具体型号。

第一步：收集 8 项真实工况

1. 测试对象与设备用途：发动机、动力总成、零部件、NVH、耐久、道路模拟或精密平台。
2. 总载荷与重心分布：包括台体、夹具、试件和附件，并给出重心坐标。
3. 支承点布置：支承点数量、坐标、可用尺寸和局部结构刚度。
4. 激励频率范围：最低至最高频率、转速范围、主要阶次和瞬态冲击。
5. 允许位移：垂向行程、水平位移、扭摆和起停工况下的运动边界。
6. 基础条件：建筑楼板、地基、悬浮质量块或既有钢平台的刚度与沉降条件。
7. 安装空间：目标工作高度、设备边界、维修通道与管路布置。
8. 供气与控制要求：可用气压、气源质量、调平方式、状态监测与故障保护。

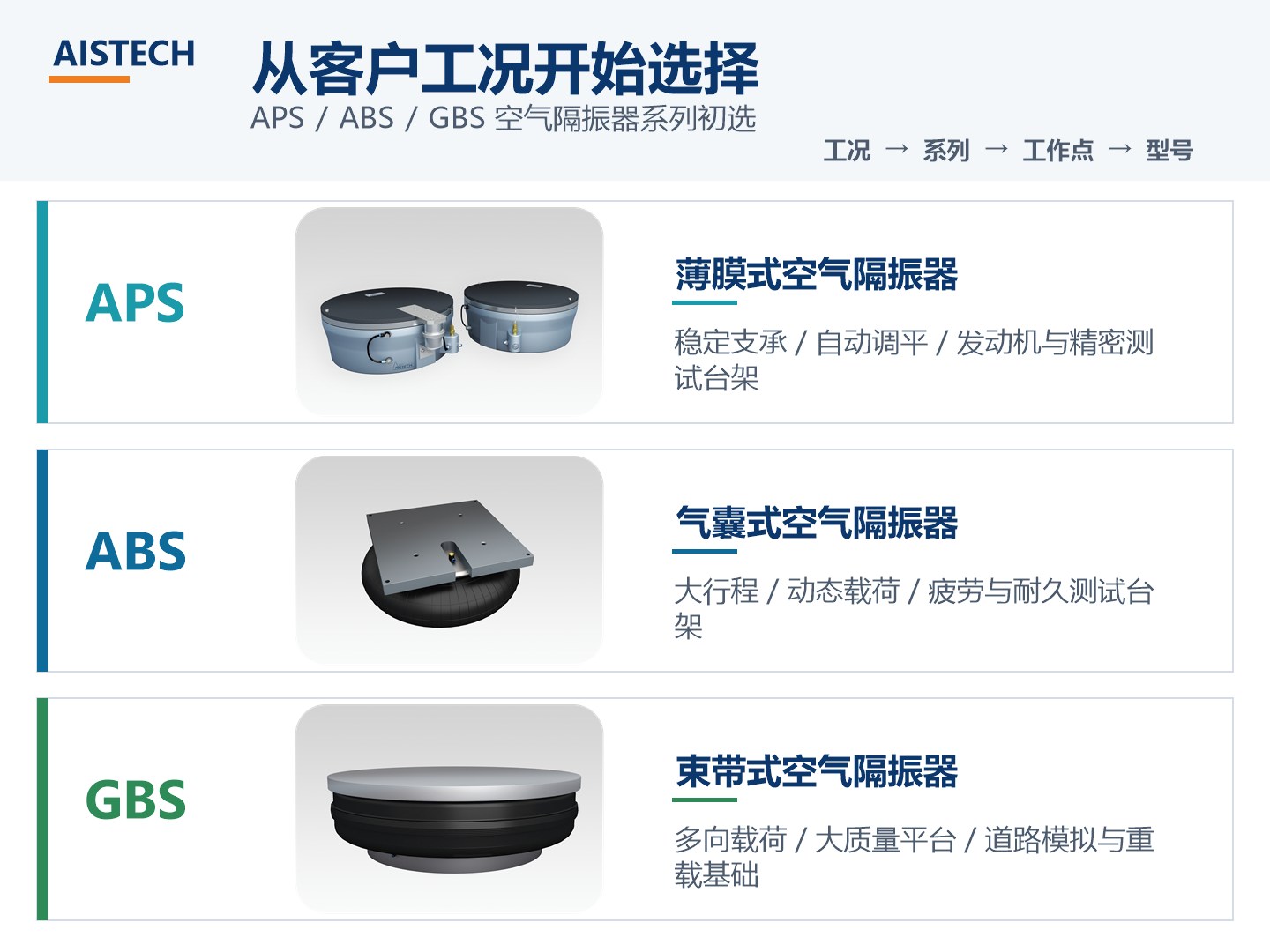

第二步：先判断 APS、ABS 或 GBS 系列

AISTECH V1.0 性能与选型手册将当前受控范围分为 3 个工程隔振系列、共 23 款型号。以下信息用于系列初筛，不代替工作点计算。

APS 薄膜式空气隔振器

更适合：发动机、动力总成、NVH 与精密测试台架，以及对支承稳定性、调平和环境适应性有明确要求的工况。

• 8 款受控型号：APS165、APS200、APS280、APS320、APS380、APS530、APS640、APS800。
• 额定工作高度：158 mm；工作压力：3-6 bar。
• 优先核对：单点载荷、重心偏移、扭矩反力、工作高度和调平。

ABS 气囊式空气隔振器

更适合：需要较大动态行程、高度选择范围较广、载荷跨度较大的疲劳、耐久、动态测试台架与悬浮基础。

• 10 款受控型号：ABS165、ABS215、ABS250、ABS325、ABS385、ABS440、ABS530、ABS580、ABS715、ABS950。
• 额定工作高度：115-200 mm；工作压力：3-7 bar。
• 优先核对：单点载荷、载荷分布、行程、横向稳定性和气路响应。

GBS 束带式空气隔振器

更适合：四立柱道路模拟、大质量惯性平台、重载悬浮基础，以及存在垂向、横向和多轴动态载荷的系统。

• 5 款受控型号：GBS510-300、GBS610-300、GBS720-300、GBS845-300、GBS845-1200。
• 额定工作高度：300 mm 或 1200 mm；工作压力：4-8 bar。
• 优先核对：动态与横向载荷、基础刚度、限位装置和运动边界。

第三步：用单点支承反力和性能曲线确认型号

型号编号或快速选型表只用于初步筛选。最终型号需要回到对应单型号曲线，在相同工作高度和压力条件下核对支承力与动态性能。

1. 根据总质量、重心坐标、支承点坐标和结构约束，计算每个支承点的反力。
2. 在系列内选择候选型号和可用压力曲线。
3. 确认目标工作高度与单点反力的交点，并预留必要的压力调整余量。
4. 在同一工作点读取刚度、垂向与水平固有频率、行程和运动边界。

重要：支承力、动刚度和固有频率会随压力和高度变化，不应在受控曲线外进行线性或比例外推。

四个常见的选型偏差

• 用总质量平均分配载荷，忽略重心偏移与扭矩反力。
• 只核对静态承载，没有确认起停、冲击、横向力和极限行程。
• 只比较隔振器本体，没有同时定义调平、气路、储气容积、节流和限位。
• 忽略地基或钢平台刚度，导致实际系统频率与计算假设不一致。

提交哪些资料，可以更快进入工程评估？

建议准备设备用途、总质量、重心坐标、支承点坐标、转速或激励频率、最大允许位移、目标高度、基础图纸、气源条件和需要的控制方式。AISTECH 工程团队会先确认系列方向，再进入支承布置、工作点和系统配置。
